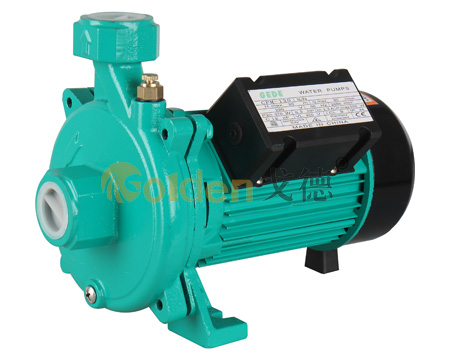

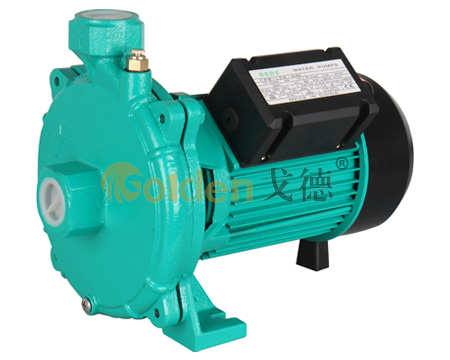

CPM-W系列
CPm-w 系列为单级离心电泵，适用于家庭、农户、企事业给排水，用于输送清水及不具腐蚀性的流体。其水力特性为高杨程小流量。
工作条件：
最高流体温度为+80℃
最大可承受的压力10bar
最高环境温度40℃
- 性能参数图

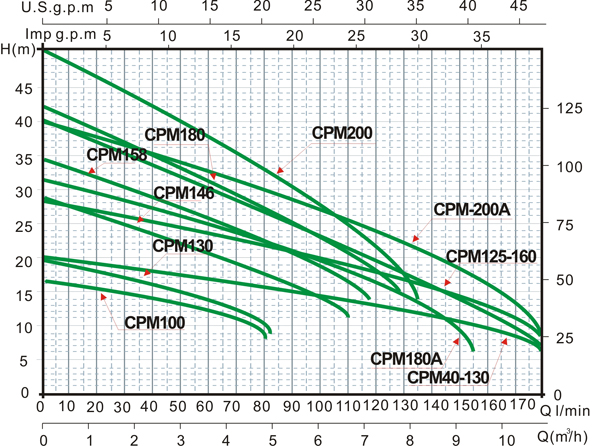

- 性能曲线图
安装尺寸
型号 外形尺寸 mm 重量
(kg)包装尺寸
(mm)外型数量 a
f h H1 H2 n n1 w w1 b g s NW GW L W H 20‘柜 CPM110-W 38 260 195 77 118 148 118 48 45 32 9 10 8 8.4 310 170 230 2200 CPM130-W 43 274 210 88 127 165 135 52 41 32 9 10 8.4 8.8 310 170 230 2100 CPM146-W 44 298 242 97 145 190 160 58 43 33 10 10 9.4 10.1 340 205 260 1500 CPM158-W 44 298 242 97 145 190 160 58 43 33 10 10 12.3 13 340 205 260 1400 CPM180-W 59 345 300 120 180 235 200 80 60 40 12 12 20.7 20.7 390 250 330 750 CPM200-W 59 345 300 120 180 235 200 80 60 40 12 12 21.7 21.7 390 250 330 750 CPM40-130W 44 308 240 97 143 190 160 56 26 32 11 10 12.8 12.8 340 205 260 1400 CPM25-160W 57 370 261 107 154 206 150 83 53 45 11 10 20 20 400 255 325 750 CPM180A-W 53 340 275 112 163 210 170 80 60 35 10 12 20.5 20.5 390 250 330 750 CPM200A-W 53 340 292 117 175 230 200 80 60 40 12 12 21.5 21.5 390 250 330 750
技术参数
型 号 功 率 电流
(A)电容器
(μF)最高杨程
(m)最大流量
(I/min)进出口径
(inch)最大吸程
(m)总
杨
程(m)
流量 I/min KW HP 20 40 50 60 70 80 100 120 200 CPM110-W 0.22 0.3 0.6 8 16 80 1"× 1" 8 14 13 11 10
CPM130-W 0.37 0.5 2.5 12 20 80 1"× 1" 8 19 16 15 13
CPM146-W 0.55 0.75 3.8 16 28 110 1"× 1" 8 28 27 26 26 25 22 18
CPM158-W 0.57 1 4.8 20 34 118 1"× 1" 8 34 34 32 32 30 25 22
CPM180-W 1.1 1.5 6.6 30 42 128 1.25"× 1" 8 42 38 35 34 33 30 25 16
CPM200-W 1.5 2 8.8 40 50 132 1.25"× 1" 8 29 46.5 43 42 39 36 30 20
CPM40-130W 0.75 1 4.8 20 20 190 1.5"× 1.5" 8 18 18 17 17 17 16 16 15 10 CPM25-160W 1.1 1.5 6.6 30 28 180 1.5"× 1" 8 32 30 29 27 27 27 26 24 14 CPM180A-W 1.1 1.5 6.6 30 32 155 1"× 1" 8 30 28 27 26 24.5 23 20 16
CPM200A-W 1.5 2 8.8 40 40 190 1"× 1" 8 38 36 35 33.5 32 30 27 23
