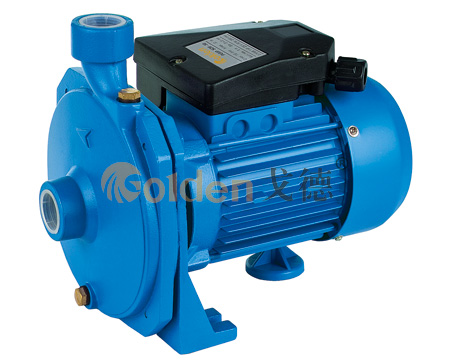

SCM系列
SCM系列为单级叶轮离心电泵，适用于农业、企事业给排水，用于输送清水及不具腐蚀性的流体。其水力特性为低杨程大流量。
工作条件：
最高流体温度为+80℃
最大可承受的压力10bar
最高环境温度40℃
- 性能参数图

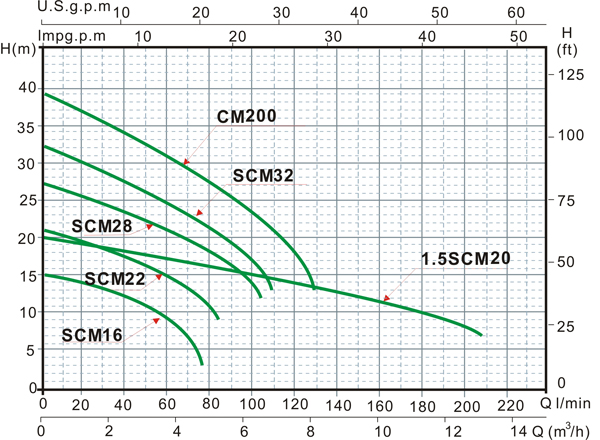

- 性能曲线图

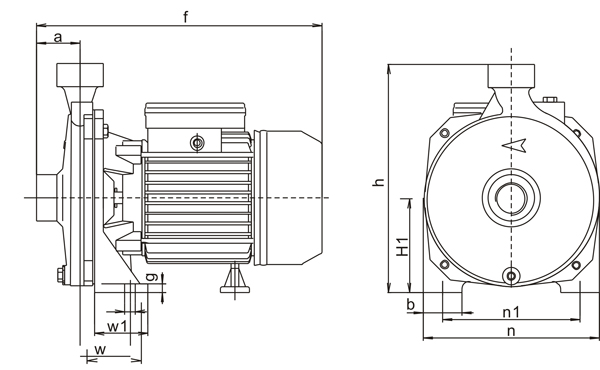

安装尺寸
型号 外形尺寸 mm 重量
(kg)包装尺寸
(mm)外型数量 a
f h H1 c w w1 n n1 g s NW GW L W H 20‘柜 SCM16 51 286 205 85 162 47 40 110 150 9 10 6.5 7 310 165 235 2100 SCM22 51 286 205 85 162 47 40 110 150 9 10 7 7.5 310 165 235 2100 SCM28 45 297 226 97 182 53 55 142 150 9 11 9.5 10 10 175 235 1850 SCM32 45 297 237 97 182 53 55 142 180 9 11 12.8 13.5 9.5 205 260 1850 1.5SCM20 45 313 222 97 182 53 55 142 150 9 11 13.2 14 12.8 210 265 1500 SCM200 44 340 285 115 200 61 55 180 220 12 13 19 20 13.2 210 320 1200
技术参数
型 号 功 率 电流
(A)电容器
(μF)最高杨程
(m)最大流量
(I/min)进出口径
(inch)最大吸程
(m)总
杨
程(m)
流量 I/min KW HP 20 40 60 80 100
140 200 SCM16 0.3 0.4 1.6 8 15 79 1"× 1" 8 15 12.5 7
SCM22 0.37 0.5 2.6 12 21 86 1"× 1" 8 19 17 13 10
SCM28 0.55 0.75 3.8 16 27 105 1"× 1" 8 24.5 23 18 13 2
SCM32 0.75 1 4.8 20 32 110 1.5"× 1.5" 8 31 28 24
1.5SCM20 0.75 1 4.8 20 20 210 1"× 1" 8 19 19 19 17
16 14 SCM200 1.1 1.5 6.8 30 39 130 1"× 1" 8 39 37 36 33
