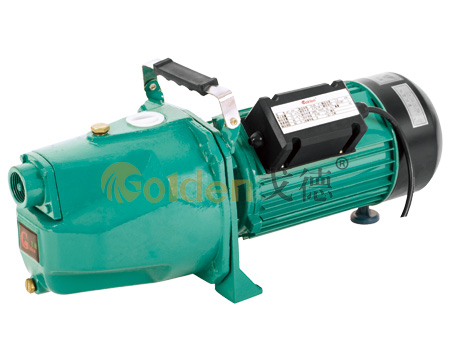

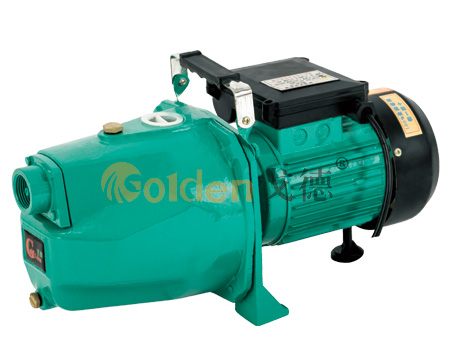

JETC系列
工作条件：
最高流体温度为+80℃
最大可承受的压力10bar
最高环境温度40℃
最高流体温度为+80℃
最大可承受的压力10bar
最高环境温度40℃
- 性能参数图

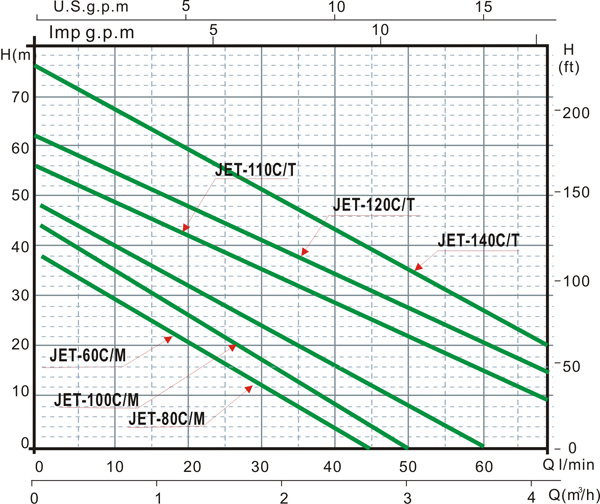

- 性能曲线图

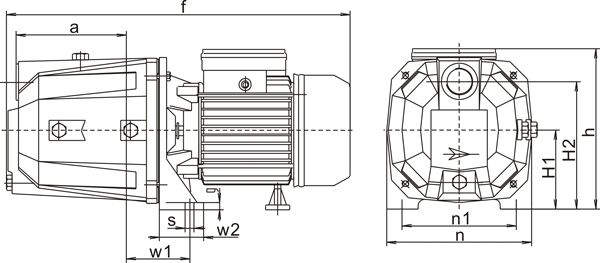

安装尺寸
型 号 外形尺寸mm 重量
(kg)包装尺寸
(mm)外型数量 a
f h H1 H2 w1 w2 n n1 g s NW GW L W H 20‘柜 JET-60C 138 428 200 98 158 79 55 182 142 9 11 12.7 13.5 480 210 220 1340 JET-80C 138 428 200 98 158 79 55 182 142 9 11 13.6 14.4 480 210 220 1340 JET-100C 138 428 200 98 158 79 55 182 142 9 11 14.0 15.2 480 210 220 1340 JET-110C/T 138 428 200 98 158 79 55 182 142 9 11 15.2 16 480 210 220 1340 JET-120C/T 100 550 258 120 200 170 50 235 200 12 12 34 36 580 255 330 400 JET-140C/T 100 550 258 120 200 170 50 235 200 12 12 36 38 580 255 330 400
技术参数
型 号 功 率 电流
转数 最大流量
(I/min)最高杨程
(m)最大吸程
(m)HP KW 1~220V 3~380V JET-60C 0.5 0.37 3 - 2850 45 38 9 JET-80C 0.75 0.55 3.6 - 2850 50 45 9 JET-100C 1 0.75 4.8 - 2850 60 48 9 JET-110C/T 1.5 1.1 7.5 2.7 2850 80 56 9 JET-120C/T 2 1.5 9.6 3.5 2850 90 62 9 JET-140C/T 3 2.2 13.5 5.0 2850 100 75 9
