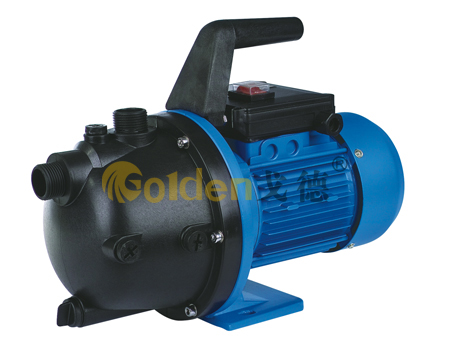

JETP系列
工作条件：
最高流体温度为+80℃
最大可承受的压力10bar
最高环境温度40℃
最高流体温度为+80℃
最大可承受的压力10bar
最高环境温度40℃
- 性能参数图

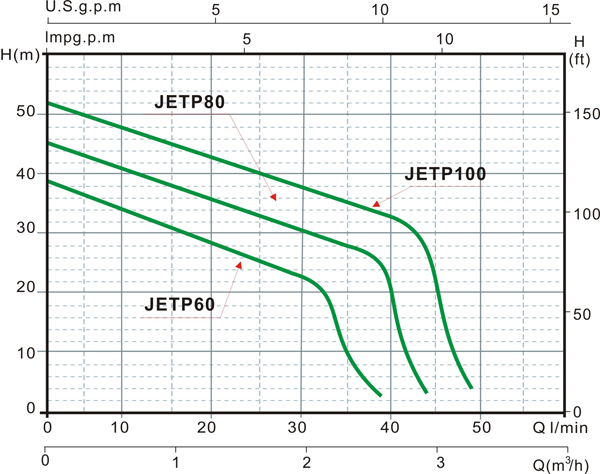

- 性能曲线图

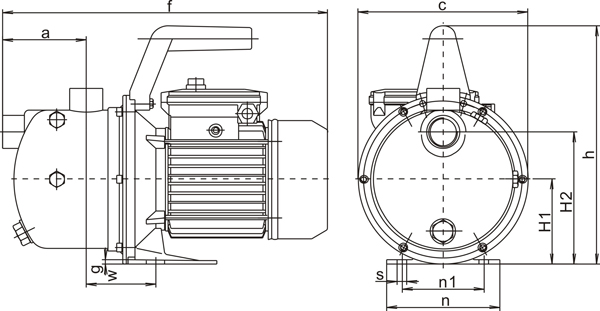

安装尺寸
TYPE 外形尺寸 重量
(kg)包装尺寸
(mm)外型数量 a
f h H1 w H2 W1 W2 n n1 g s NW GW L W H 20‘柜 JETP60 97 378 230 99 212 153 104 184 130 94 7 11 7.2 8 420 220 220 1400 JETP80 97 378 230 99 212 153 104 184 130 94 7 11 7.8 8.6 420 220 220 1400 JETP100 97 378 230 99 212 153 104 184 130 94 7 11 7.5 9.3 420 220 220 1200
技术参数
型 号
功 率 电流
(A)电容器
(μF)最高杨程
(m)最大流量
(I/min)进出口径
(inch)最大吸程
(m)总
杨
程(m)
流量 I/min KW
HP
5 10 15 20 25 30 40 50 JETP60 0.37 0.5 3.2 12 38 42 1"× 1" 8 39 36 32 29 25 22 JETP80 0.55 0.75 3.8 16 45 46 1"× 1" 8 42 40 37 35 33 31 10 JETP100 0.75 1 5 20 50 52 1"× 1" 8 46 44 41 39 36 35 28
