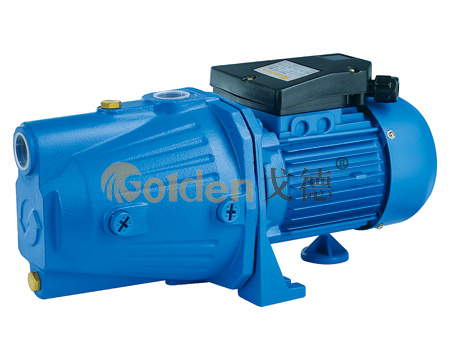

JET-B系列
该自吸泵JET系列装备了相同的VENTURI装置，可用于输送清水及不具腐蚀性的流体，特别是气液混合的流体。可用于井中持续取水、楼房的自动给水、小规模灌溉、园艺用水及喷泉等。建议在其进水管的底部装上底阀以提高自吸性能。
工作条件：
最高流体温度为+80℃
最大可承受的压力10bar
最高环境温度40℃
- 性能参数图

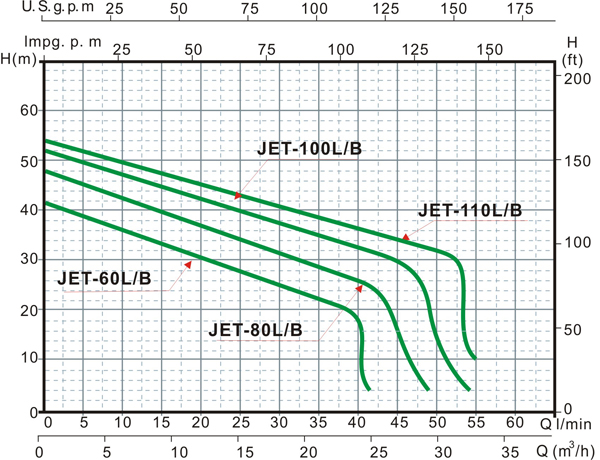

- 性能曲线图
安装尺寸
型号 外形尺寸 重量
(kg)包装尺寸
(mm)外型数量
20‘柜a
f h H1 H2 W1 W2 n n1 g s NW GW L W H JET-60B 143 425 196 98 156 79 55 182 142 9 11 12.8 13.3 465 210 220 1340 JET-80B 143 425 196 98 156 79 55 182 142 9 11 13.2 14 465 210 220 1340 JET-100B 143 425 196 98 156 79 55 182 142 9 11 13.9 14.7 465 210 220 1340 JET-110B 143 425 196 98 156 79 55 182 142 9 11 14.5 15.3 465 210 220 1340
技术参数
型 号
功 率 电流
(A)电容器
(μF)最高杨程
(m)最大流量
(I/min)进出口径
(inch)最大吸程
(m)总
杨
程(m)
流量 I/min KW
HP
5 10 20 30 40 50 JET-60B 0.37 0.5 3.2 12 38 42 1"× 1" 8 37 33.5 28 22 18 JET-80B 0.55 0.75 3.8 16 45 46 1"× 1" 8 44 40 34.5 30.5 26.8 JET-100B 0.75 1 5 20 50 52 1"× 1" 8 48 44.5 39.5 36 32 13
