STCM系列
工作条件：
最高流体温度为+80℃
最大可承受的压力10bar
最高环境温度40℃
最高流体温度为+80℃
最大可承受的压力10bar
最高环境温度40℃
- 性能参数图

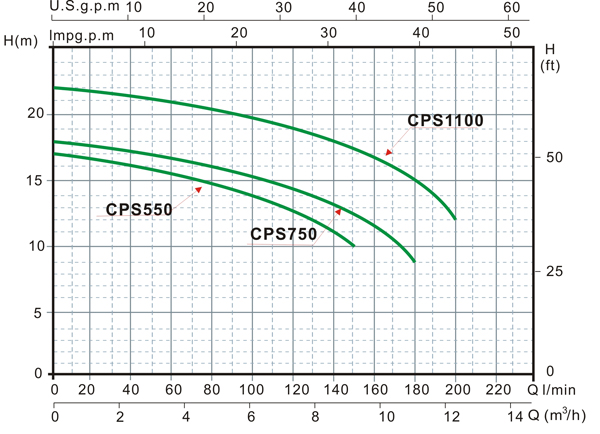

- 性能曲线图

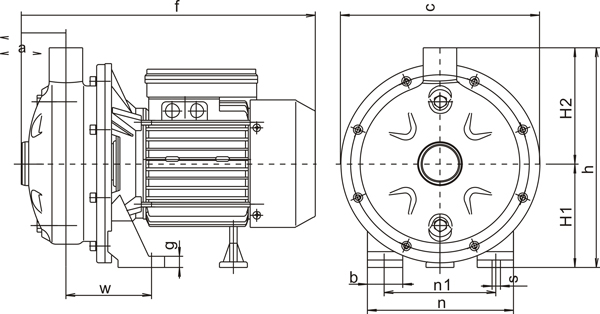

安装尺寸
型号 外形尺寸 mm 重量
(kg)包装尺寸
(mm)外型数量 a
f h H1 H2 c n n1 w b g s NW GW L W H 20‘柜 STCM550 48 317 237 112 125 214 158 120 92 39 12 9 8 9 345 233 273 1400 STCM750 48 317 237 112 125 214 158 120 92 39 12 9 8.5 9.5 345 233 273 1400 STCM1100 48 317 237 112 125 214 158 120 92 39 12 9 9.6 10.6 345 233 273 1350
技术参数
型 号 功 率 电流
(A)电容器
(μF)最高杨程
(m)最大流量
(I/min)进出口径
(inch)最大吸程
(m)总
杨
程(m)
流量 I/min KW HP 25 50 75 100 150 200 STCM550 0.55 0.75 3.7 16 17 150 1.25"× 1" 8 17 16 13.5 8
STCM750 0.75 1 4.6 20 18 180 1.25"× 1" 8 18 18 17.5 16 12
STCM1100 1.1 1.5 6.6 30 22 200 1.25"× 1" 8 21.5 20.5 20 18 17 5
